Tableau 리뷰 #26. 워터폴 차트(Waterfall Charts)

👩‍💻 태블로 신병훈련소 복습하기 DAY 7 👩‍💻

워터폴 차트 (Whaterfall Charts)

1. 워터폴차트란?

2. 워터폴 차트 그리기

① 퀵 테이블_누계

② 간트 차트 유형으로 변경

③ 마이너스 측정값 계산 필드 생성

④ 마이너스 값 필드를 크기로 이동

⑤ 측정값을 색상에 놓기

3. 요약

---

워터폴 차트(Waterfall Charts)

워터폴 차트란?

워터폴 차트는 특정 측정값(대개 양수와 음수값이 있는) 이 하나의 차원을 따라가며 누적되는 것을 보여준다.

차원의 각 멤버와 누계값의 관계를 보여주는데, 즉, 각 멤버가 총계 값에 대해서 얼마나 기여하는가 하는 것이며, 이는 양수로도 음수로도 나타낼 수 있다.



워터폴 차트 그리기

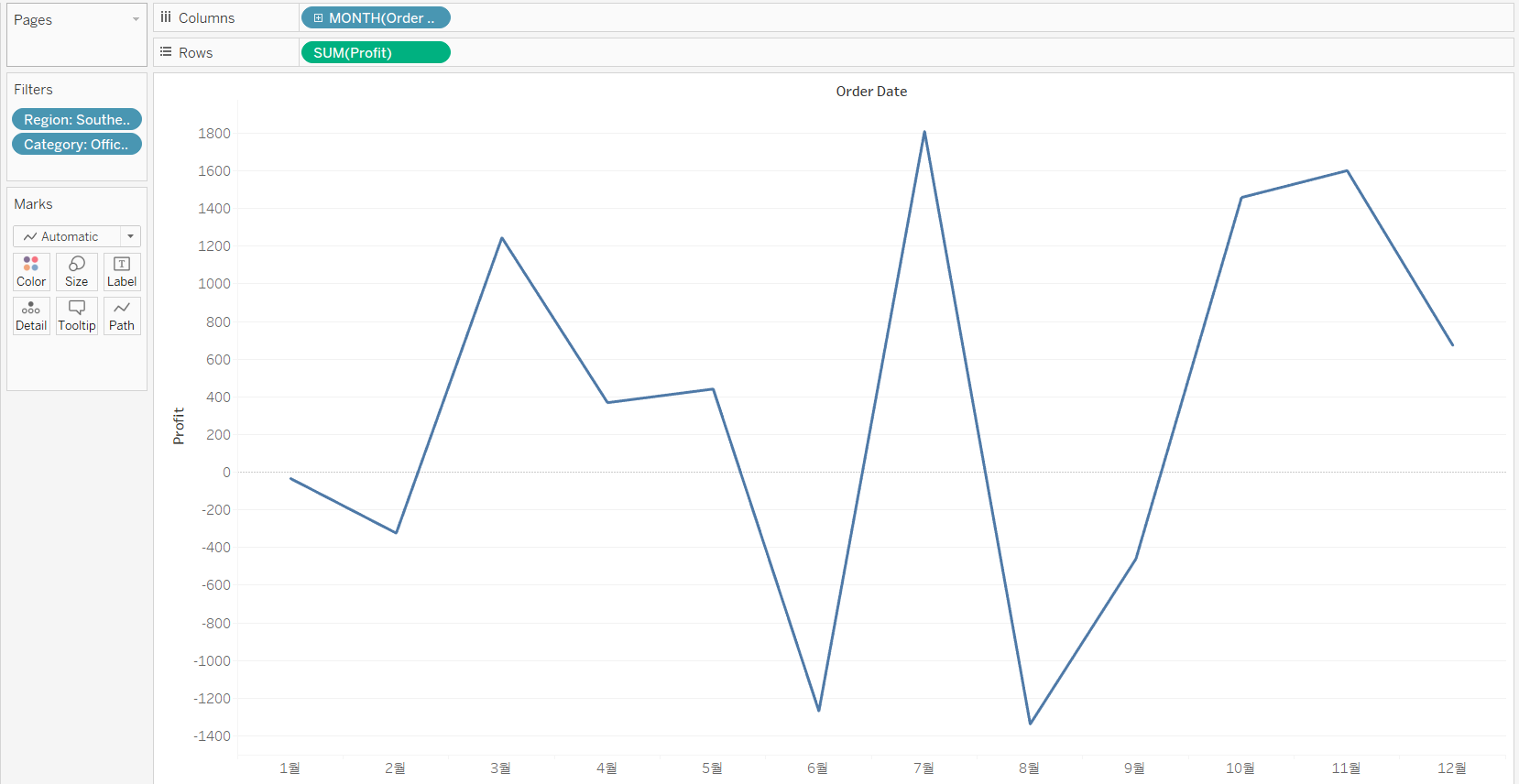

워터폴 차트를 작성하기 위해 시간에 따른 Profit이라는 기본 뷰에서 일단 시작한다.

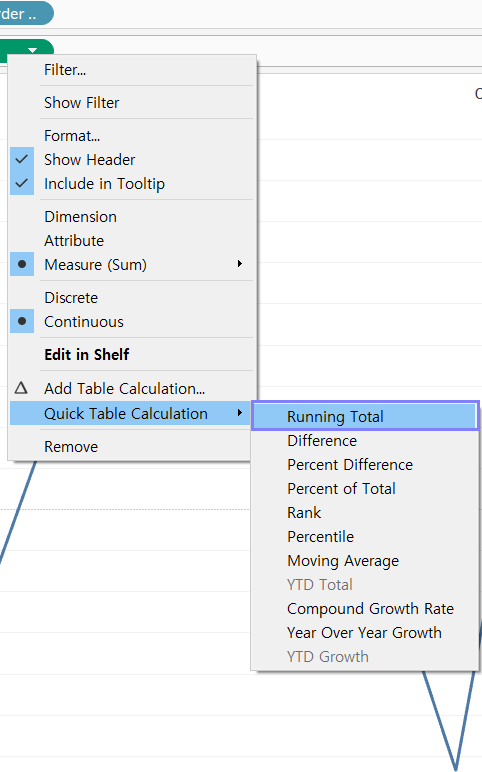

① Profit을 우클릭하고 퀵 테이블 계산 중 누계(Running Total)를 적용한다.

② 기본차트 유형은 라인 차트이다. 여기서 두번째 스텝은 마크를 간트로 변경하는 것이다.

그러면 각 월별 Profit의 누계 값에 선이 그어진다.

③ Profit의 마이너스 값으로 계산된 필드 만들기

** 왜 마이너스 값으로 계산해야 할까?

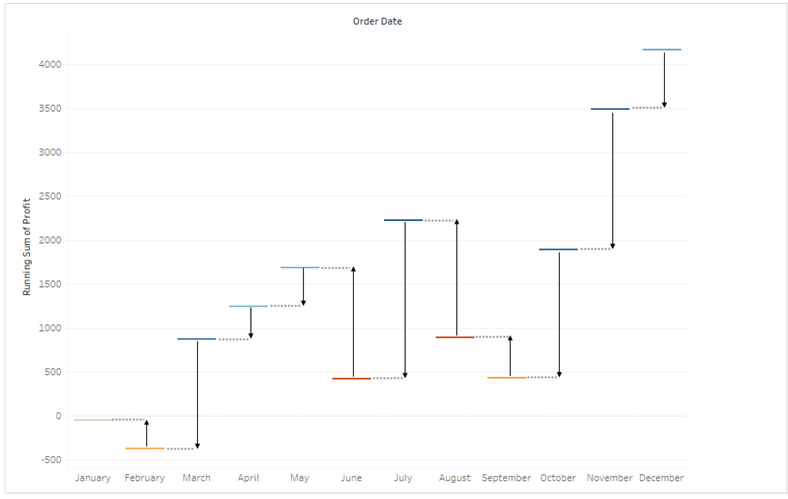

각 마크의 크기를 Profit의 마이너스 값으로 지정하면, 각 간트 막대의 높이가 이전 막대의 시작점까지 늘어난다. (아래 이미지 참고)

마이너스 값으로 지정해야 하는 이유는 값이 음수인 막대는 위쪽으로 늘어나야하고, 양수이면 아래쪽으로 늘어나야 하기 때문에

마이너스로 반전을 주는 것이다.

④ 마이너스 값 필드를 크기로 이동

⑤ 측정값을 색상에 올린다.

요약

워터폴 차트는 불연속형 차원을 따라 하나의 측정값을 표시해서 만듭니다.

그리고 측정값에 대해 누계 퀵 테이블 계산을 적용한다.

마크 타입을 간트로 바꾸고, 측정값이 무엇이건 간에 마이너스를 붙인 값으로 크기를 지정한다.





Appendix

1. Tableau How to video_Waterfall Charts

https://www.tableau.com/ko-kr/learn/tutorials/on-demand/waterfall-charts

Waterfall Charts
